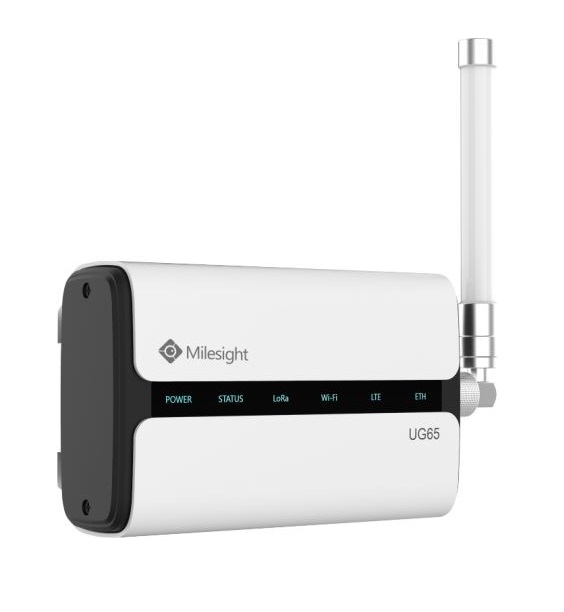

ASPERIOT: UG65-L04E
Outdoorová LoRaWAN brána, Ethernet, PoE, WIFI, 4G/3G/2G router, externí anténa
Výkonná LoRaWAN brána zajišťuje spolehlivé propojení zařízení ve světě internetu věcí. Podpora bezpečnostní komunikace VPN a možnost integrace s hlavními síťovými servery přispívají k bezpečnosti a kompatibilitě s již existujícími systémy.
Venkovní a spolehlivá

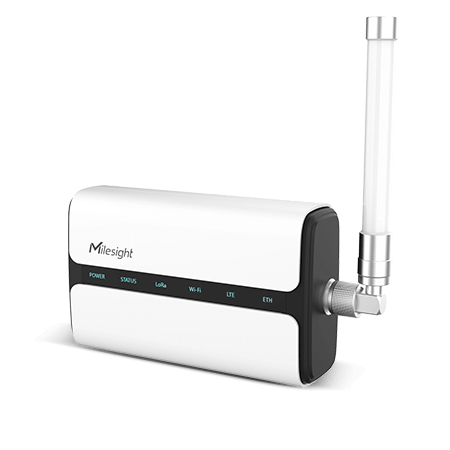

8kanálová vnitřní LoRaWAN brána přináší vysokou spolehlivost a široké možnosti nasazení pro různé aplikace. S využitím čipu SX1302 LoRa a výkonného čtyřjádrového CPU podporuje připojení s více než 2000 uzly.
Navíc nabízí vysokou kompatibilitu s řadou síťových serverů zahrnující vestavěný síťový server, stanici LoRa Basics, AWS IoT Core pro LoRaWAN a další běžné síťové servery.
![](/web/image/16211-9f65ad34/ug65-lorawan-gateway-rignt.png?access_token=058030e9-c830-4668-8063-cec631835a56)
Venkovní a spolehlivá
8kanálová vnitřní LoRaWAN brána přináší vysokou spolehlivost a široké možnosti nasazení pro různé aplikace. S využitím čipu SX1302 LoRa a výkonného čtyřjádrového CPU podporuje připojení s více než 2000 uzly.
Navíc nabízí vysokou kompatibilitu s řadou síťových serverů zahrnující vestavěný síťový server, stanici LoRa Basics, AWS IoT Core pro LoRaWAN a další běžné síťové servery.
![](/web/image/16212-9f65ad34/ug65-lorawan-gateway-rignt.png?access_token=058030e9-c830-4668-8063-cec631835a56)
![](/web/image/16216-a694bbf2/antanna.png?access_token=6a768738-a591-4d7a-acec-a2f59cf66b6d)

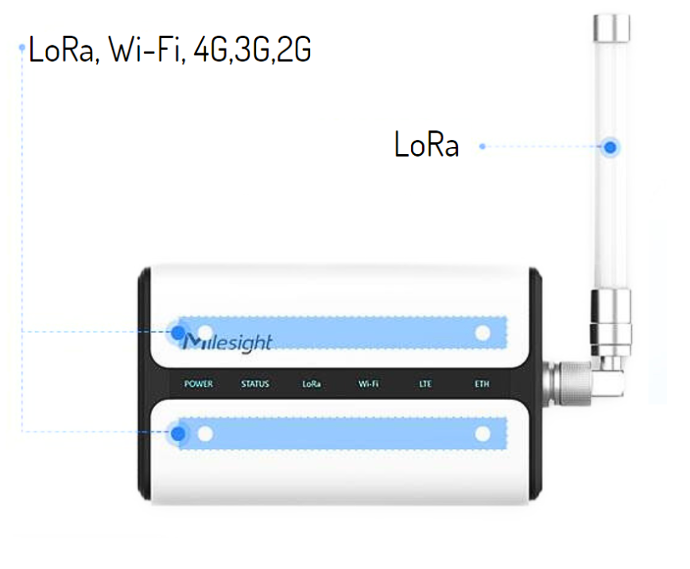

Stabilní a silná konektivita
Možnost připojení s vestavěnými nebo externí anténou umožňuje přizpůsobit síťovou infrastrukturu. Základní konektivita je zajištěna interními anténami LoRa a Wi-Fi. Využití externí antény LoRa lze posílit signál a zvýšit tak dosah přenosu dat.
Stabilní a silná konektivita
Možnost připojení s vestavěnými nebo externí anténou umožňuje přizpůsobit síťovou infrastrukturu. Základní konektivita je zajištěna interními anténami LoRa a Wi-Fi. Využití externí antény LoRa lze posílit signál a zvýšit tak dosah přenosu dat.
![](/web/image/16215-a694bbf2/antanna.png?access_token=6a768738-a591-4d7a-acec-a2f59cf66b6d)

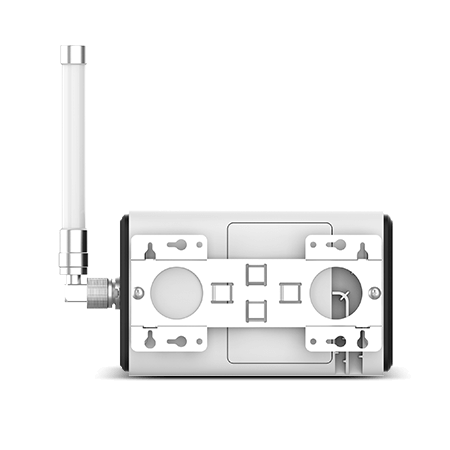

Flexibilní možnosti instalace
Zařízení lze připevnit pomocí šroubů na DIN lištu, zeď, sloup nebo ji jednoduše umístit například na stůl. Možnosti instalace umožňují nasadit bránu dle konkrétních požadavků a zajistit tak bezproblémovou integraci a spolehlivý výkon v různých prostředích.
![](/web/image/16213-f74588fe/ug65-lorawan-gateway-back.png?access_token=a91c8330-0177-4845-a8d9-4c55fb959249)
Flexibilní možnosti instalace
Zařízení lze připevnit pomocí šroubů na DIN lištu, zeď, sloup nebo ji jednoduše umístit například na stůl. Možnosti instalace umožňují nasadit bránu dle konkrétních požadavků a zajistit tak bezproblémovou integraci a spolehlivý výkon v různých prostředích.
![](/web/image/16214-f74588fe/ug65-lorawan-gateway-back.png?access_token=a91c8330-0177-4845-a8d9-4c55fb959249)
Parametry a specifikace
CPU Čtyřjádrová procesor 1.5 GHz, 64-bit ARM Cortex-A53
Paměť 512 MB DDR4 RAM
Flash 8 GB eMMC
Anténa LoRaWAN vestavěná interní anténa (volitelně: 1 × 50 Ω N-Female konektor externí antény)
Frekvence LoRaWAN EU868
Citlivost LoRaWAN -140dBm citlivost @292bps
Výstupní výkon LoRaWAN 27dBm Max
Protokoly V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C
Ethernetové rozhraní 1 × RJ45 (podpora PoE PD), 10/100/1000 Base-T (IEEE 802.3)
Přenosová rychlost 10/100/1000 Mbps (Auto-Sensing)
Rozhraní Auto MDI/MDIX
Režimy Plný nebo poloviční duplex (automatické snímání)
WIFI Anténa zabudovaná interní anténa
Normy IEEE 802.11 b/g/n
Vysílací výkon 802.11g: 15 dBm +/-2.0 dBm (6 Mbps)
802.11g: 15 dBm +/-2.0 dBm (54 Mbps)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS0_HT20)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS7_HT20)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS0_HT40)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS7_HT40)
SIM Slot 1x pro 4G/3G/2G
Síťové protokoly PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS,HTTP,
HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, atd.
VPN Tunel OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN
Autentizace CHAP/PAP/MS-CHAP/MS-CHAPV2
Firewall ACL/DMZ/Port Mapping/MAC Binding/URL Filter
Management Web, CLI, SMS, On-demand dial up, DeviceHub, Milesight IoT Cloud
Zálohování WAN Failover
Napájení 1. 9-24V DC (Jack konektor)
2. PoE 802.3 af PoE vstup
Spotřeba ≤ 4.2W
Krycí ochrana IP65
Přepěťová ochrana Ethernet 1.5 kV RMS
Rozměry 180 x 110 x 56.5 mm
Umístění Vodorovná plocha nebo na zeď/sloup
Tlačítko Reset 1 × RST
Port pro konzoli 1 × Type-C Port
Stavové LED 1 × Napájení, 1 × Stav, 1 × LoRa, 1 × Wi-Fi, 1 × LTE, 1 × ETH
Vestavěno Watchdog, RTC, Timer
Provozní teploty -40°C až +70°C
Kde aplikovat a oblasti využití
UG65 s dosahem až 15 km v otevřeném prostoru a až 2 km v zastavěných oblastech je ideálním řešením pro kanceláře, chytré budovy a jiné další vnitřní aplikace.
Parametry a specifikace
CPU
Čtyřjádrová procesor 1.5 GHz, 64-bit ARM Cortex-A53
Paměť
512 MB DDR4 RAM
Flash
8 GB eMMC
Anténa LoRaWAN
vestavěná interní anténa (volitelně: 1 × 50 Ω N-Female konektor externí antény)
Frekvence LoRaWAN
CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923
Citlivost LoRaWAN
-140dBm citlivost @292bps
Výstupní výkon LoRaWAN
27dBm Max
Protokoly
V1.0 Class A/Class B/Class C and V1.0.2 Class A/Class B/Class C
Ethernetové rozhraní
1 × RJ45 (podpora PoE PD), 10/100/1000 Base-T (IEEE 802.3)
Přenosová rychlost 10/100/1000 Mbps (Auto-Sensing)
Rozhraní
Auto MDI/MDIX
Režimy
Plný nebo poloviční duplex (automatické snímání)
WIFI
Anténa zabudovaná interní anténa
Normy
IEEE 802.11 b/g/n
Vysílací výkon
802.11g: 15 dBm +/-2.0 dBm (6 Mbps)802.11g: 15 dBm +/-2.0 dBm (54 Mbps)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS0_HT20)
802.11n@2.4 GHz: 14 dBm +/-2.0 dBm (MCS7_HT20)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS0_HT40)
802.11n@2.4 GHz: 13 dBm +/-2.0 dBm (MCS7_HT40)
SIM Slot
1x pro 4G/3G/2G
Síťové protokoly
PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS,HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, atd.
VPN Tunel
OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN
Autentizace CHAP/PAP/MS-CHAP/MS-CHAPV2
Firewall
ACL/DMZ/Port Mapping/MAC Binding/URL Filter
Management
Web, CLI, SMS, On-demand dial up, DeviceHub, Milesight IoT Cloud
Zálohování
WAN Failover
Napájení
1. 9-24V DC (Jack konektor)
2. PoE 802.3 af PoE vstup
Spotřeba
≤ 4.2W
Krycí ochrana
IP65
Přepěťová ochrana
Ethernet 1.5 kV RMS
Rozměry
180 x 110 x 56.5 mm
Umístění
Vodorovná plocha nebo na zeď/sloup
Tlačítko Reset
1 × RST
Port pro konzoli
1 × Type-C Port
Stavové LED
1 × Napájení, 1 × Stav, 1 × LoRa, 1 × Wi-Fi, 1 × LTE, 1 × ETH
Vestavěno
Watchdog, RTC, Timer
Provozní teploty
-40°C až +70°C
Kde aplikovat a oblasti využití
UG65 s dosahem až 15 km v otevřeném prostoru a až 2 km v zastavěných oblastech je ideálním řešením pro kanceláře, chytré budovy a jiné další vnitřní aplikace.
